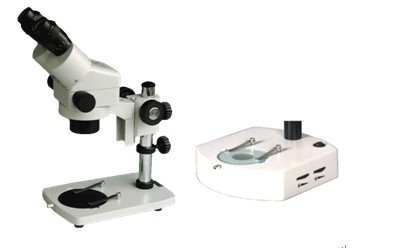

奥特 SZ760B2LED连续变倍体视显微镜











性能特点

◇ 新型光学设计，景深大，立体感强；
◇ 整机宽带镀膜，成像质量更加优秀；
◇ 1:7.6大变倍比连续变倍；
◇ 主体金属结构，方形导轨镜臂坚固耐用，操作得心应手；
◇ 三目同步成像，目镜观察和数码成像同步进行，无须光路切换；
◇ 内置数码成像装置，性能更可靠，操作更方便；
◇ 高亮度的3W- LED透反射照明系统，寿命更长亮度更强，无须再担心发热难题。



SZ760系列体视显微镜参数



光学系统          格里诺型
变 倍 比          1∶7.6
总放大倍数      1～320倍
物镜变倍范围  0.66×～5×
10×目镜          10×/Φ23mm 高眼点可调视度
工作距离          110mm
双目瞳距          54mm～76mm
观 察 头          双目/三目/内置数码型
             45度倾斜，360度旋转
上光源（反射）    3W LED （12V15W卤素灯可选）
下光源（透射）    3W LED （12V10W卤素灯可选）
可选目镜          5×/Φ23mm、15×/Φ17mm、20×/Φ10mm、30×/Φ8mm
附加物镜          0.3×   工作距离316mm
          0.5×   工作距离189mm
          0.75×  工作距离122mm
          1.5×   工作距离 40mm
          2×     工作距离 36mm





附  加  物  镜		0.3×	0.5×	0.75×	1×（内置）	1.5×	2×
工作距（mm）		316mm	189mm	122mm	110mm	40mm	36mm
5×目镜	放大倍率	1～7.5	1.65～12.5	2.47～18.75	3.3～25	4.95～37.5	6.6～50
	视场直径（mm）	116～15	69.7～9.2	46.5～6.1	34.8～4.6	23.2～3	17～2.3
10×目镜	放大倍率	1.98～15	3.3～25	4.95～37.5	6.6～50	10～75	13.2～100
	视场直径（mm）	116～15	69.7～9.2	46.5～6.1	34.8～4.6	23.2～3	17～2.3
15×目镜	放大倍率	2.97～22.5	4.95～37.5	7.4～56.25	10～75	14.85～112.5	19.8～150
	视场直径（mm）	80～10.6	48.5～6.4	32～4.3	24～3.2	16～2.1	12～1.6
20×目镜	放大倍率	3.96～30	6.6～50	10～75	13.2～100	19.8～150	26.4～200
	视场直径（mm）	60～8	36.4～4.8	24～3.2	18～2.4	12～1.6	9～1.2
30×目镜	放大倍率	6.3～48	10.5～80	15.8～120	21.1～160	31.6～240	42.2～320
	视场直径（mm）	37.8～5	22.7～3	15～2	11.4～1.5	7.6～1	5.7～0.75









SZ760外形尺寸图



参数名称	参数值
光学系统	格里诺型
总放大倍数	1～320倍
物镜变倍范围	0.66×～5×
10×目镜	10×/Φ23mm 高眼点可调视度
工作距离	110mm
双目瞳距	54mm～76mm
上光源（反射）	3W LED （12V15W卤素灯可选）
下光源（透射）	3W LED （12V10W卤素灯可选）





SZ760总配置图



---

SZ760系列物镜、目镜参数表
