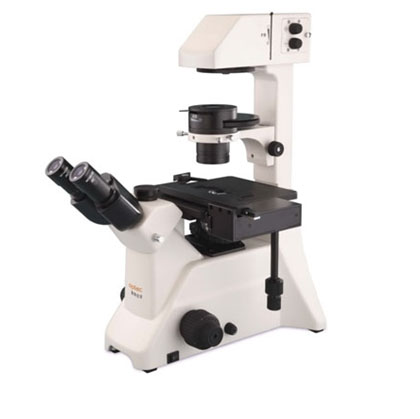

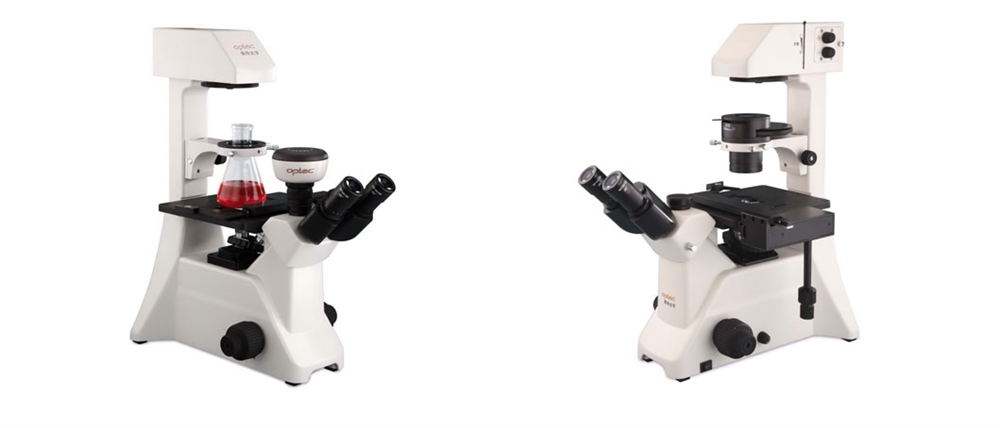

奥特光学BDS系列倒置显微镜BDS300-PH

物镜类型

数值孔径N.A

工作距离W.D

长工作距平场物镜

LPL 2.5×

0.07

29.7

LPL 4×

0.10

17.5

LPL10×

0.25

7.9

LPL25×

0.40

5.0

LPL40×

0.65

3.0

长工作距平场相衬物镜

LPL Ph+ 10×

0.25

7.9

LPL Ph+ 25×

0.40

5.0

LPL Ph+ 40×

0.65

3.0

放大倍数范围

25X-640X

目镜

大视野、高眼点平场目镜WF10X/Φ20mm，WF10X/Φ18mm，WF16X

物镜

长工作距离平场物镜2.5X/0.07，4X/0.10，10X/0.25，25X/0.40，40X/0.65

长工作距离平场相衬物镜10X/0.25，25X/0.40，40X/0.65

相衬环板

10X，25X，40X

观察筒

铰链式三目镜组，45°倾斜，瞳距调节范围：50-75mm
100/0及2/8两种分光方式，观察、摄影同步进行

聚光镜

插板式浮雕相衬聚光镜 N.A.0.35，W.D. =45mm          可拆卸及升降

转盘式浮雕相衬聚光镜 N.A.0.35，W.D. =45mm          可拆卸及升降

载物台

机械移动载物台（可用于96孔板的观察），左右手可互换
平台尺寸：206（X）×170（Y）mm，行程：128（X）×80（Y）mm

转换器

四孔

调焦机构

粗微动同轴式调焦且低手位操作,
每圈行程：42mm/粗调，0.2mm/微调，微调精度2um

照明系统

柯拉照明系统，6V/30W进口（philips）卤素灯，中心可调

滤色片

四孔转盘式滤色片组：蓝色，绿色，灰色（中性）

C型接口

1X摄像接口，0.6X可调焦摄像接口

一体化数码摄像装置

国内首创内置一体化数码倒置显微镜，防潮、防尘、防拆卸，系统更加稳定

名        称

BDS300

BDS300PH

主机

●

●

目    镜

WF10×／20mm

●●

●●

WF16×／13mm

○○

●●

10×测微目镜（0.1mm）

○

●

对中望远镜

●

●

长工作距
平场物镜

LPL 2.5×／0.07

W.D.=29.7mm

○

○

LPL 4×／0.10

W.D.=17.5mm

○

●

LPL10×／0.25

W.D.=7.9mm

●

○

LPL25×／0.40

W.D.=5.0mm

●

●

LPL40×／0.65

W.D.=3.0mm

●

●

长工作距
平场相衬
物    镜

LPL Ph+ 10×／0.25

W.D.=7.9mm

○

●

LPL Ph+ 25×／0.40

W.D.=5.0mm

●

●

LPL Ph+ 40×／0.65

W.D.=3.0mm

○

●

10×相衬环板

○

●

25×相衬环板

●

●

40×相衬环板

○

●

插板式浮雕相衬聚光镜 N.A.0.35             W.D. =45mm

●

转盘式浮雕相衬聚光镜 N.A.0.35             W.D. =45mm

●

三目镜筒：铰链式，45°倾斜
100:0分光和20(观察):80分光自由转换

●

●

机械式移动尺（96孔板移动尺）行程128（X）×80（Y）mm
载物台面尺寸 206（X）×170（Y）mm

●

●

65mm皮氏培养皿托架

●

●

54mm皮氏培养皿托架

○

○

35mm皮氏培养皿托架

●

●

滤色片：蓝色，绿色，灰色（中性）

●

●

1×摄像接筒

○

●

0.6×摄像接筒（可调焦）

○

○

6V30W进口长效卤素灯（G4）

●

●

数码相机接口

○

○

0.01mm规格测微尺

○

○
