一、用途
|
BM-SG12BD（明/暗场）高级透反射显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的，作为高级透反射显微镜用户在使用时能够体验其超强性能，可广泛应用于油脂、半导体、FPD、电路封装、电路基板、材料、铸件/金属/陶瓷部件、精密模具的检测。
本仪器采用了落射和透射两种照明形式，在落射照明下可进行明暗场观察和DIC观察、偏光观察。在透射光下作明场观察。稳定、高品质的光学系统使成像更清晰，衬度更好。符合人机工程学的设计，使您在工作中感到舒适和放松。
|
 |
|
|

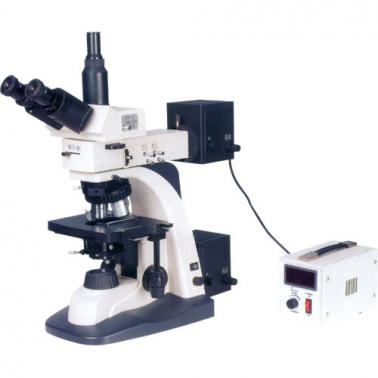

高级透反射显微镜（明/暗场）
BM-SG12BD（三目）
查看大图 |
|
|
|
二、技术规格
1、目镜:
| 类 别 |
放 大 倍 数 |
目视场直径（mm） |
备注 |
| 超宽视场平场目镜 |
10X |
Φ25 |
|
| 十字分划目镜 |
10X |
Φ20 |
0.1mm十字分划板 |
2、金相物镜（明暗场）:
| 类 别 |
放大倍数 |
数值孔径（NA） |
系 统 |
工作距离（mm） |
超长工作距离
平场无限远
明/暗场物镜 |
5X |
0.10 |
干 |
29.4 |
| 10X |
0.25 |
16.0 |
| 20X |
0.40 |
10.5 |
| 50X |
0.55 |
5.1 |
3、金相显微镜的总放大倍率:
| 物 镜 |
目 镜 |
镜筒系数 |
总放大倍数 |
| 5X |
10X |
1X |
50X |
| 10X |
100X |
| 20X |
200X |
| 50X |
500X |
4、观察镜筒：30º铰链式三目镜筒（可以连接摄像数码装置）
5、机械筒长：无限远系统∞
6、镜筒透镜f=200mm
7、物镜转换器：带DIC插孔的大四孔转换器
8、瞳距：50mm-75mm
9、载物台: 双层移动平台，平台尺寸：189mmX160mm，移动范围：80mmX50mm
10、滤色片: 滤色片（绿、蓝、中性）
11、聚光镜: N.A=1.25阿贝聚光镜，带可变孔径光阑和滤色片
12、调焦装置：粗微动同轴调焦，微动格值0.002mm
13、偏光装置：检偏镜可360度旋转。起偏镜、检偏镜均可移出光路
14、检测工具：标准标尺：0.01mm测微尺
15、光源：
（1）透射照明：科勒照明卤素灯12V50W,宽电压AC85V—260V,亮度连续可调
（2）反射照明：卤素灯12V50W,宽电压AC85V—260V,亮度连续可调、带孔径光阑和视场光栏
三、选购
(1)目镜：分划目镜10X（Φ22 mm）
(2)物镜：40X、60X、80X、100X(油)明场物镜。
(3)CCD接头：0.5X、1X
(4)数字CMOS摄像机：USB输出：300万/500万/1000万像素、VIDEO输出：380/520电视线
(5)数码相机接头:CANON(EF) NIKON（F）
