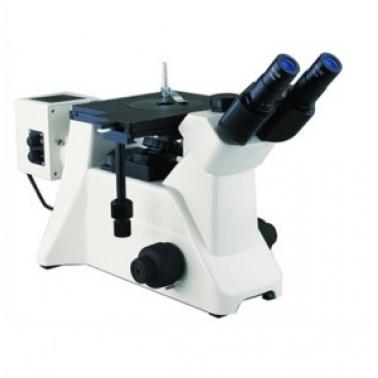

MDS实验室金相显微镜主要用于鉴别和分析金属、合金材料的内部结构组织，为金属物理学研究金相的重要工具。
■ 一体化T型镜体设计，提供超群的高稳定性
■ 低位前置操作，符合人机工程学要求
■ 6V/30W可调卤素灯，提供充足明亮的照明系统
■ 三目镜筒2/8分光，观察、照相可同步进行
■ 低位操作的机械移动平台，快速找准图像
■ 专业的平场金相物镜，提供良好的解析度和清晰的图像
■ 起偏、检偏插片，提供偏光观察方式
■ 五孔转盘式滤色器，操作、切换方便
■ 可调视场光栏和孔径光栏，提供良好的衬度
MDS实验室金相显微镜技术参数
|
放大倍数范围 |
40×～1250× |
|
目镜 |
10×/18mm大视野平场目镜，12.5×平场目镜，10×测微目镜（0.1mm） |
|
物镜 |
平场金相物镜：4×，10×，20×，40×（弹簧），100×（弹簧，油） |
|
长工作距平场金相物镜：40×，50×，80× |
|
观察筒 |
铰链式三目镜组，45°倾斜，瞳距调节50～75mm，2/8分光 |
|
物镜转换器 |
内定位四孔转换器 |
|
粗微调焦装置 |
粗微同轴调焦，粗调行程15mm，微调格值2µm，粗调带松紧调节装置 |
|
载物台 |
机械移动载物台，面积180 mm×165mm ,移动范围50 mm×40 mm |
|
偏光装置 |
起偏镜插片，检偏镜插片 |
|
滤色片组 |
五孔转盘式（蓝、绿、灰、磨砂玻璃、通孔） |
|
照明系统 |
6V/30W卤素灯，亮度可调（宽电压输入：85V～265V），带视场光栏和孔径光栏 |
MDS实验室金相显微镜配套表
|
名 称 |
成 套 性 |
备 注 |
|
主机 |
● |
|
|
目 镜 |
WF10×／18mm |
●● |
|
|
10×测微目镜（0.1mm） |
● |
|
|
5× |
○○ |
|
|
12.5× |
●● |
|
|
WF16× |
○○ |
|
|
WF10×／20mm |
○○ |
|
|
平场消色差
物 镜 |
PLAN 4×／0.10 |
○ |
|
|
PLAN 10×／0.25 |
● |
|
|
PLAN 20×／0.35 （弹簧） |
● |
|
|
PLAN 40×／0.65 （弹簧） |
● |
|
|
PLAN 100×／1.25（弹簧，油） |
● |
|
|
长工作距平场金相物镜 |
PL L 40×／0. 60 W.D=3.64mm |
○ |
|
|
PL L50×／0. 70 W.D=3.01mm |
○ |
|
|
PL L 80×Oil／0. 80 W.D=1.08mm |
○ |
|
|
铰链式三目镜筒（2/8分光）， 45°倾斜 |
● |
安装在主机上 |
|
机械移动式载物台，平台尺寸：180×165mm，行程：50×40mm |
● |
安装在主机上 |
|
载物环板（一）（内径Φ10） |
● |
|
|
载物环板（二）（内径Φ20） |
● |
|
|
载物环板（三）（内径Φ40） |
○ |
|
|
试样压片 |
● |
|
|
偏光装置（起偏镜插片，检偏镜插片） |
● |
|
|
灯箱组 |
● |
|
|
6V/30W卤素灯 |
●● |
|
|
3A保险丝（Φ5×20） |
●● |
|
|
滤色片组（蓝，绿，灰，磨砂玻璃） |
● |
安装在主机上 |
|
1×摄像接筒（C-Mount接口） |
○ |
适用于数码相机 |
|
0.6×摄像接筒（C-Mount接口） |
○ |
适用于摄像系统 |
|
数码相机接口 |
○ |
|
|
0.01mm测微尺 |
○ |
|
|
DV320/500数码摄像系统（含OPTPro图像分析软件） |
○ |
|
|
OPTPro金相显微图像采集分析软件（选购） |
注："●"为必备件，"○"为选购件 产品的具体配置以装箱单为准
MDS-DM金相显微图像分析系统
□ MDS实验室金相显微镜
□ DV320/500数码摄像系统
□ OPTPro金相显微图像采集分析软件
□ 千万像素数码照相系统
□ 品牌电脑
OPTPro金相显微图像采集分析软件（专用金相分析评级软件)
本软件以国家检验标准为依据，开发了百余种软件功能模块，用
户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。
☆ 自动评级：软件可自动得出最终分析结果；
☆ 辅助评级：软件可得出和分析结果有一定联系的参数；
☆ 比较评级：将采集的试样图像和标准图库进行比较，作出判断。
其它功能
■ 新建报告：可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能；
■ 打开报告：打开并浏览已经保存的报告文件；
■ 几何测量：本软件提供了"直线"、"矩形"、"圆"、"多边形"、"角度"等多种测量工具及测量方法，可完成长度、面积、角度等测量工作；
■ 查看图库：用户可选择查看本软件收录的所有金相图谱，本软件图谱由用户提供原始资料，由我方录入。
■ 定倍打印：可一次装入多副图片，并可对其进行图像处理和设置说明文字；
■ 图像拼接：将采集到的不同视场图像拼接成一幅完整的图像；
■ 图像共聚焦：将拍摄对象相同、但焦距不同的几张照片，重合成一张完全清晰的照片；
■ 动态测量：无需将图片采集，可以直接在视频影像上进行实时、动态的测量，与静态测量相比更具方便性和实用性；
■ 三维光图：OpenGL三维光图，通过对图像亮度的分析，构建二维图像的三维模型。该软件模块可检查被观测试样是否平整。
《金相检验软件系统》模块清单
